الوصف
MF 9700 QUINARY – ذو 6 نظم كشف وبحث احترافي :
تلبية لطلب عملائنا المتزايد في حصولهم على محطة بحث متكاملة للكشف والتنقيب عن الثروات المعدنية والباطنية , وبنفس الوقت بعيداً عن تلك الأجهزة الكبيرة والضخمة والتي من الصعب التعامل والعمل بها وخاصة في المناطق الجبلية والمناطق الوعرة والتي تحتاج إلى أجهزة دقيقة مضمونة في النتائج وسهلة في الاستخدام في آن واحد .
قامت مجموعة MWF وبعد اجتهاد وابحاث دامت عدة سنوات بإنتاج جهاز MF-9700 QUINARY خماسي الأنظمة جهاز ذو مواصفات فنية وتقنية لا يستهان بها , مدعم هذا الجهاز بأحدث النظم العلمية الحديثة والتي قامت مجموعتنا بتطويرها بمراحل عدة لنصل إلى أفضل ما وصل إليه غيرنا ولكي نضع بصمة جديدة في عالم الكشف والمسح الأرضي .
زود الجهاز بخمس نظم بحث للكشف والتنقيب عن الذهب والمعادن والكنوز والآثار والمياه الجوفية والفراغات , ولتحديد مواقعها والجزم على نقاط تواجدها بنسبة 100 % , ويكون ذلك باستخدام الأنظمة الخمس والتي تمنح المستخدم ثقة عمياء بالوصول إلى هدفه والعثور عليه دون أي تردد .
فالأنظمة المدعم بها الجهاز تمنحك المسح بعيد المدى للكشف وتحديد الأهداف عن بعد , ونظم الكشف الصوتية الأيونية لتثبيت وتأكيد موقع الهدف بالإضافة إلى نظم المسح الجيوفيزيائي بتقنيات مسح وتحليل ذكية وتلقائية للهدف ونوع الهدف وعمقه , عدا عن نظام الماسح المغناطيسي بمعطيات صوتية وتصويرية لتثبيت مواقع الأهداف والتمييز بينها .
كل هذا وأكثر يتوفر في جهاز واحد ذو قيم عالية وفعالية مؤكدة , مع شاشة عرض كبيرة و ملونة فائقة الوضوح تعرض نظم التحكم والبرمجيات الذكية المتطورة , وتعرض جميع نتائج وإحداثيات البحث والمسوحات .
الأول من نوعه عالمياً – 6 نظم كشف وتنقيب في جهاز واحد – الأنظمة التصويري والإستشعارية والجيوفيزيائية.
- له الاستطاعة القوية بإشعاعات وموجات وترددات البحث مضاعفة الطاقة والتي تمنحه القدرة لوصول أعماق تصل لغاية 70 متر تحت الأرض , مع مسافات بحث أمامية تصل لغاية 2 كم , ملاحظة: قد تختلف مسافة البحث الأمامية من نظام لأخر حيث كل نظام وله قدراته المحدودة في تغطية مسحاة ومدى البحث .
- يعمل جهاز MF-9700 QUINARY على أدق وأحدث نظم الكشف الخماسية والتي تمنحك نتائج موثوقة ومتكاملة حول الأهداف في باطن الأرض.
- متخصص في الكشف والتنقيب عن الذهب والكنوز والمعادن والفراغات والمياه الجوفية والتمييز بينها وتحديد ورد مواقعها ضمن معطيات بحث متعددة حول الأهداف وأنواعها وأحجامها وأعماقها ايضاً.
- برمجيات ذو مستوى تكنولوجي متطور جداً، تمنح المتسخدم التحكم السهل والسريع في جميع إعدادات الجهاز وإعدادات الأنظمة.
- تصميم مريح وشكل انسيابي يمنحكم القوة في البحث والتنقل مع خفة الوزن وسهولة الاستخدام الذي لها دور كبير في نتائج سريعة وغير معقدة.
- شاشة العرض الملونة TFT بقياس 4.3 إنش بدقة وألوان عالية الوضوح تمنح المستخدم رؤية ليلية ونهارية واضحة ومريحة.
- واجهة الإعدادات الذكية تمنحك تحكم مرن وسريع في جميع الوظائف والوصول إلى جميع إعدادات الجهاز بكل سهولة.
- ولأول مرة عالميا في أجهزة الكشف والتنقيب وحصرياً لدى مجموعة MWF زود الجهاز بنظم الكشف والتشغيل الذكية، واجهات تشغيل ذكية , نظام حفظ الطاقة , نظام الشحن الذكي , نظام تعدد اللغات والاحتفاظ باللغة الجهاز , نظام حفظ الإعدادات , التحكم الذكي , ضبط المصنع .
قائمة إعدادات الجهاز والتي تمنحك التحكم في التالي:
-
- التحكم في إضاءة الشاشة: مما يمنحك إضاءة مريحة وملائمة ضمن 5 مستويات مختلفة في الإضاءة .
- التحكم في مستويات الصوت: مما يمنحك تحكم دقيق وملائم في أصوات التنقل وأصوات النتائج, من خلال 5 مستويات مختلفة للصوت أو وضع صامت ايضاً .
- التحكم في اللغة: يمنحك التحكم في تغيير لغة الجهاز المحفوظة مسبقاً إلى لغة أخرى.
- واجهة اختيار نظام البحث تمنحك تنقل سريع بين أنظمة البحث واختيار نظام البحث المطلوب الكشف والتنقيب به .
- ميزة البطارية والشحن الذكي , حيث تمنح المستخدم التتبع الدقيق لمستوى الطاقة والإشعارات الدقيقة لمستوى البطارية وتنبيهات قبل نفاذ الطاقة , مع نظم الشحن الذكية التي تمنح المستخدم ايضاً متابعة شحن البطارية في حالة إغلاق الجهاز أو في حالة تشغيله مع معرفة مستوى الشحن المضاف وكل ذلك في الوقت الحقيقي .
- مزود ببطارية ليثيوم-أيون بقدرة 11.1 فولت , تمكن الجهاز بالعمل لمدة 8 ساعات .
- يتميز الجهاز والأنظمة الملحقة معه بصغر الحجم مما بمنحك تنقل سهل وسريع مع أوامر لاسلكية , وقابلية الفك والتركيب للجميع الوحدات والأنظمة المرفقة .
- نظام الأوامر اللاسلكية (Wireless ) تواصل ذكي بتقنية الوايرليس مع أنظمة البحث المرفقة, حيث يرسل أوامر لاسلكية لنظام البحث المراد التنقيب به وتغيير إعداداته عن بعد , دون الحاجة إلى توصيل الإسلاك وغيرها والتي قد تعيق وتأخر في عملية البحث والنتائج .
- لوحة تحكم مؤلفة من مفاتيح مصنوعة من الكروم , تمنحك الثقة والتمكن في التحكم السريع بالجهاز والإعدادات.
- نظام الموالفة التلقائي (ATS ) اختراع خاص وجديد ومسجل لصالح مجموعة MWF , يقدم هذا النظام نتائج دقيقة ومؤكدة في جميع أنواع الترب والتضاريس , حيث يقوم هذا النظام بالتعرف على التربة تلقائياً ويمنح البحث موالفة تلقائية تتناسب مع نوع التربة وخواصها , مع إلغاء اي تداخلات إشعاعية ناجمة من تأثيرات الأراضي الصخرية والجبلية والتي قد تؤثر على الكثير من الأجهزة , إلا إن هذا النظام وبذكائه يستطيع الفرز والتحيل وتقديم اللازم من المستويات الخاصة بإشارة التردد والفولتية والطول الموجي للإشارة مما يمنح نتائج خالية من أية أخطاء .
انظمة البحث
أنظمة البحث والتنقيب المدعم بها الجهاز:
نظام الاستشعار عن بعد(Teledetection ) ويعمل على طريقتين :

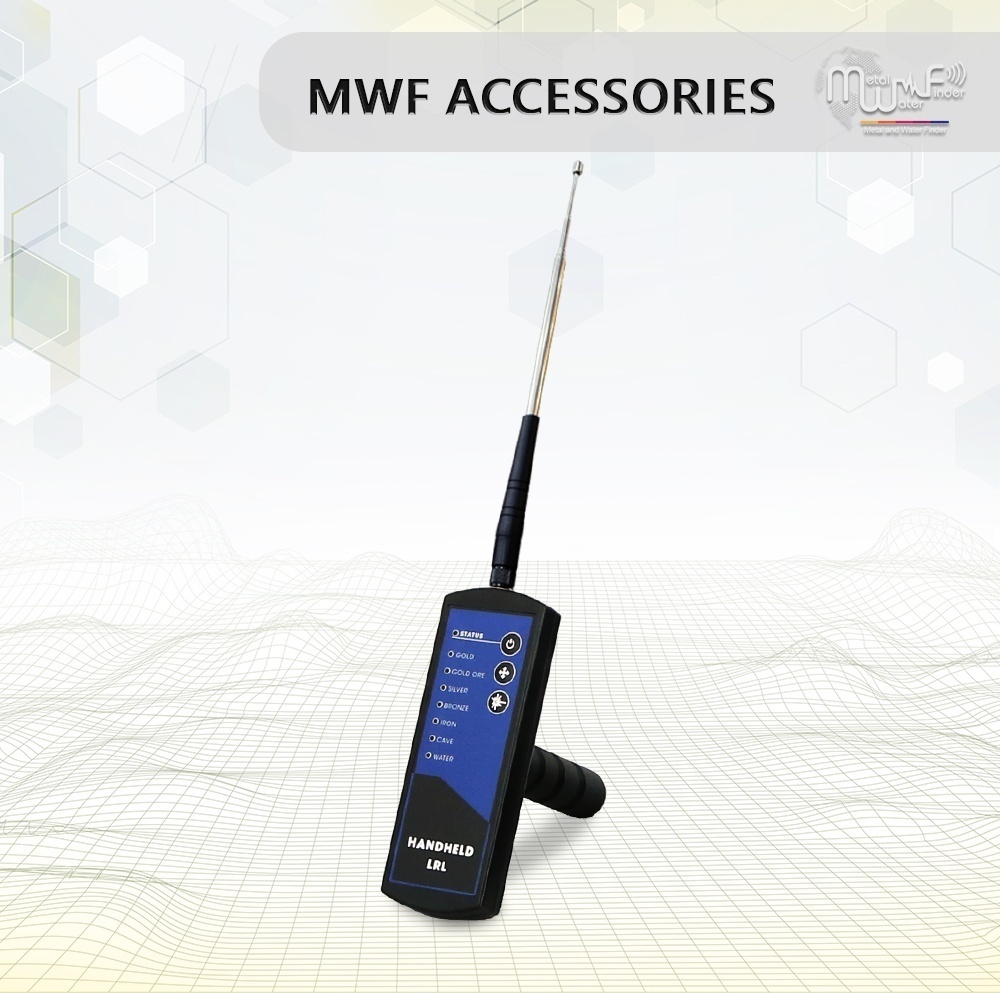

نظام الباحث المحمول بعيد المدى (Handheld LRL)
- يعمل نظام الباحث المحمول على تقنية الكشف والبحث عن بعد لتحديد مواقع الأهداف ورصدها من مسافات بعيدة، يقوم بتوجيه المستخدم وقيادته إلى موقع الهدف مباشرة، مع نظام المحدد الليزري لمواقع الأهداف ونقاطها.
- تعمل هذه الوحدة على قدرة 6 فولت من خلال 4 بطاريات قياسية AAA 1.5 فولت يمكن استخدام بطاريات عادية استخدام مرة واحدة، أو بطاريات قابلة لإعادة الشحن.
- نتائج مؤكدة ودقيقة في تحديد الأهداف تحت الأرض وتحديد مساراتها وبعدها قبل الوصول لها.

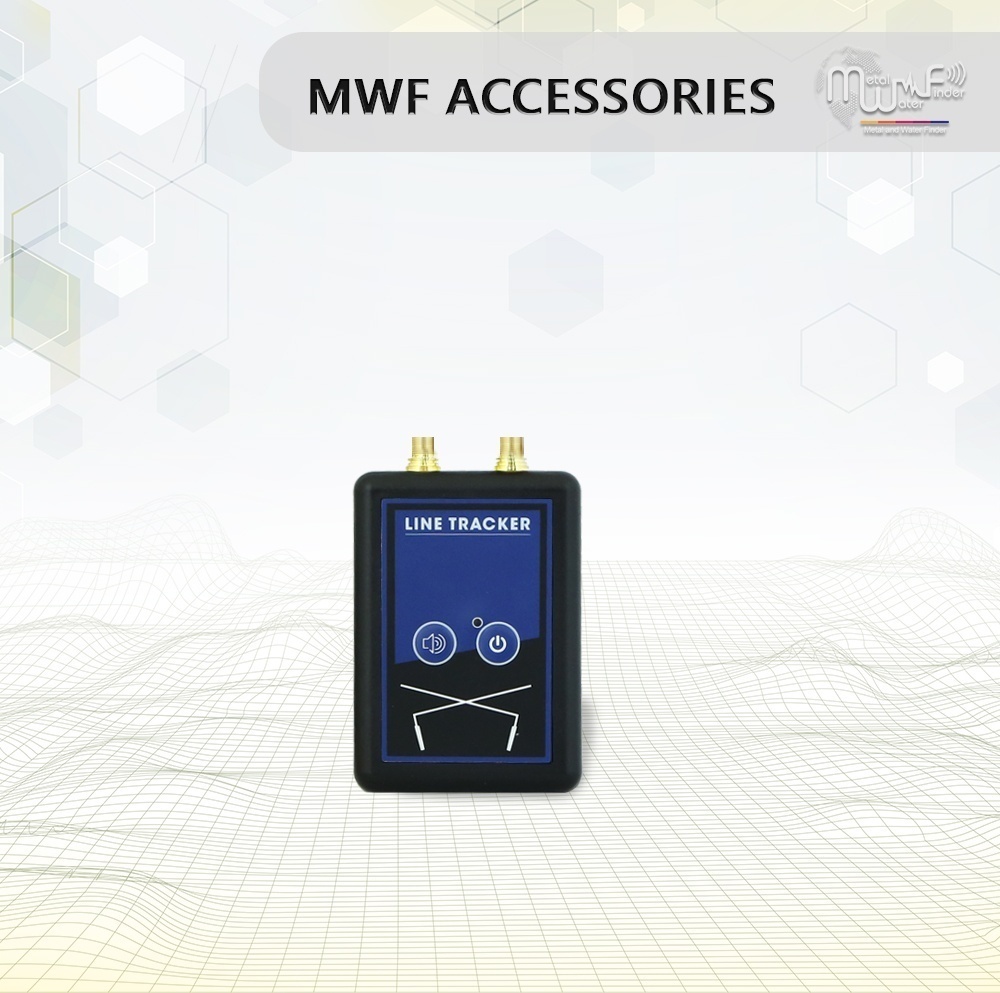

نظام تعقب الخط (Line Tracker) الاستشعار عن بعد.
- نظام متعقب الخط، نظام خاص متعقب للخطوط الكهربائية الترددية الواصلة بين جهاز البث الرئيسي ونقطة تواجد الهدف، تمنح المستخدم تعقب دقيق حتى الوصول لنقطة تواجد الهدف مباشرة بأحدث النظم المتطورة لأنظمة الاستشعار عن بعد بالأوامر اللاسلكية.
- تعمل هذه الوحدة على قدرة 9 فولت من خلال بطارية واحدة 9 فولت، فولت يمكن استخدام بطاريات عادية استخدام مرة واحدة، أو بطاريات قابلة لإعادة الشحن
- المنبهات الصوتية التناوبية الدالة على عملية البحث مع أوضاع التحكم في الصوت ووضع صامت أيضاً .
المواصفات الخاصة بنظام الاستشعار عن بعد:
- نتائج مؤكدة ودقيقة في تحديد الأهداف تحت الأرض وتحديد مساراتها وبعدها قبل الوصول لها.
- واجهة ضبط البحث الدقيق متعددة المستويات للتحكم المسبق في مستويات العمق ومسافة البحث الأمامية:
- أعماق تصل لغاية 40 متر مع خاصية التحكم في مستوى إشارة وعمق البحث وتبدأ من 0 ولغاية 1م – 5م – 10م – 20م – 30م – 40م – 50م- 60م- 70م- .
- مسافة بحث أمامية تصل لغاية 2000 متر مع خاصية التحكم في مستوى بث الموجه للمدى الأمامي وتبدأ من 0 ولغاية 100م – 500 م – 1000م 1500م – 2000م .
- واجهة التحكم الذكي في النظام مع ضبط مستويات وإعدادات البحث.
- تلقي أوامر البحث والإعدادات لاسلكياً بتقنية (Wireless ).
- مدعم بمرسل الموجات الأرضية بنظام الإرسال والتعزيز الدقيق للإشارة.
- واجهات تحكم متكاملة للتحكم في هذا النظام وإعدادات البحث واختيار طريقة الكشف .
نظام الكشف الأيوني , الصوتي ( Ionic System ) :
- يعمل نظام الكشف الأيوني في البحث عن التأين الإشعاعي الخاص بالمعادن الثمينة تحت الأرض , وتحديد ورصد مواقعها عن بعد كما يمكن استخدامه من خلال السيارة أو الدراجة النارية ايضاً .
- واجهة خاصية في هذا النظام تمكنك من ضبط نوع الهدف المطلوب البحث عنه مسبقاً: الذهب , الفضة , النحاس , البرونز,
- تعمل وحدة التحقق الصوتي الأيوني من خلال أوامر بث وبحث لاسلكية تتلقاها من وحدة البث والإرسال الرئيسية.
- يمتاز هذا النظام يسرعه استجابته للأهداف الدفينة وإصدار معطيات متكاملة حول الهدف الدفين.
- لديه القدرة والتركيز الإلكتروني الكبير في تحسس مواقع الأهداف وقيادة المستخدم لموقع الهدف بأقل وقت وجهد ممكن.
- يمنح هذا النظام المستخدم معطيات متعدد وفائقة الوضوح وتتألف من الاتي:
- المؤشر الضوئي التفاعلي , يتفاعل تصاعدياً كل ما تم الاقتراب من نقطة وجود الهدف .
- المؤشر الصوتي التفاعلي , يتفاعل تصاعدياً كل ما تم الاقتراب من نقطة وجود الهدف .
- الواجهة الضوئية الخاصة بمستويات البطارية، توضح للمستخدم ثلاث مستويات لقدرة واستطاعة البطارية.
- يعمل من خلال بطاريات داخلية قابلة لإعادة الشحن، ومزود ايضاً بنظام الشحن الذكي.
نظام الماسح المغناطيسي (Ground Sensor) :
- يعمل نظام الماسح المغناطيسي على مسح طبقات التربة والتعرف على محتوياتها وقراءة مستويات الحقول والإشعاعات المغناطيسية لتحديد والكشف على مواقع تواجد المعادن والفراغات تحت الأرض.
- واجهة ذكية تمنحك الوضوح التام والنتائج المتكاملة حول الأهداف ومواقعها.
- نظام التمييز الدقيق بين المعادن والفراغات.
- نظام التصوير الجرافيك راسم الذبذبات البيانية لتحديد حجم الهدف.
- حساسات متطورة تمنح النتائج الفورية والمباشرة وفي الوقت الحقيقي.
- تحديد دقيق لنقطة الهدف مع تبيان الرسوم البيانية على الشاشة.
نظام المسح الجيوفيزيائي (Geophysical System ):
- يعمل هذا النظام على قياس شدة المقاومة الكهربائية للتربة والتعرف على المواد الموجودة تحت الأرض وتحديد هويتها، ومهمته هي الكشف والتنقيب عن الذهب والمعادن والفراغات تحت الأرض والمياه الجوفية ايضاً، مع خاصية التمييز الدقيقة بين الأهداف.
- يقوم هذا النظام بمسح وكشف التربة تلقائياً ليظهر نتائج متكاملة حول الأهداف المكتشفة على الشاشة مباشرة.
- واجهة العرض الخاصة بهذا النظام , تمنح المستخدم المعلومات المتكاملة حول عملية البحث وخطوات البحث وبشكل تلقائيا.
- خاصية التمييز بين الأهداف وكتبة أسمائها على الشاشة مباشرة حين اكتشاف الهدف وبإمكان الجهاز تسجيل 6 أنواع مختلفة من الأهداف في عملية مسح واحدة.
- خاصية اختيار نواع من الأهداف المكتشفة بعد انتهاء عملية المسح ثم يبدأ النظام بتوجيهك إلى موقع هذا الهدف لحصر نقطة تواجده تماما ومعرفة تفاصيله الكاملة.
- خاصية رسائل المساعدة التلقائية التي تظهر للمستخدم على الشاشة لتنبهه على أمر معين أو توجيهه لتنفيذ أمر معين.
- يعمل هذا النظام من خلال 4 مجسات كهربائية لتغطية مساحة بحث كبيرة تصل إلى 1500 متر مربع وإظهار النتائج لهذه المساحة خلال فترة لا تتجاوز ال 3 دقائق.
- خاصية تحديد عمق الهدف وبشكل دقيق من خلال نظام خاص بتحديد وقياس عمق الهدف المكتشف.
- تقنيات بحث وتحديد متطورة تعمل على وظائف الكشف والتحديد الذكية , حيث تعمل أجهزتنا بنظم الكشف والتحليل الذكي لموقع الهدف .
- نظم التحقق المضاعفة للمسح وفي الوقت المباشر للموقع حيث تمنح المستخدم نتائج موثوقة ومؤكدة.
- تمييز دقيق بين أنواع الأهداف مع توضيح اسم الهدف ونوعه على الشاشة.
- نظام التحقق الذكي من موصلية الأقطاب في التربة وبالإسلاك أو عدم توصيلها وتوضيح ذلك على الشاشة من خلال رسائل تنبيهية.
- نظام التحقق الذكي من توصيل إسلاك الفحص بالجهاز أو عدم توصيلها.
نظام المسح الأرضي التصويري :
- يعمل هذا النظام على كشف ومسح طبقات الأرض من خلال نظام التصوير الراداري, لتصوير الأرض وتوضيح أشكال الأهداف تحت الأرض وأحجامها .
- لا داعي لاستخدام برمجيات التحليل المعقدة والكمبيوتر أو غيرها من الأجهزة اللوحية , تمنحك أجهزتنا نتائج فورية على شاشة الجهاز الملونة عالية الوضوح .
- تحكم كلي في عملية المسح التصويري
- نظام المسح والتصوير التلقائي للأرض
- نظام المسح والتصوير اليدوي
- التحكم في أبعاد المسح من خلال عدة خيارات توضح على شاشة الجهاز
- اختيار طريقة المسح المراد العمل بها
- حساسات قياس وتصوير ذات تقنيات علمية حديثة ومتطورة متخصصة اختصاص كلي في التعرف والكشف عن القطع الأثرية والأهداف الدفينة والكهوف والتمييز بينها.
- توضيح حجم الهدف وشكله , مع تقديم رسوم بيانية كاملة حول الهدف ونوعه .
المواصفات التقنية
| نظام البحث: | 1. نظام الاستشعار عن بعد (بنظامين), 2. نظام الكشف الأوني الصوتي, 3. المستشعر الأرضي , نظام السنسور الماسح الصوتي, 4. المسح الجيوفيزيائي, 5. المسح الأرضي ( التصويري ) |
|---|---|
| مبدأ البحث: | 1. معالجة الإشارات الرقمية الترددية (DFSP) لاستقبال طاقة الحقول الكهربائية الساكنة للأهداف., 2. معالجة مستويات وإشارات التأينات الإشعاعية وتحليلها., 3. استشعار طاقة الحقول المغناطيسية للأهداف وتوضيح قيمها., 4. مسح طبقات الأرض والتعرف على مستويات المقاومة الكهربائية الأرض ومعالجة القيم وتحليلها لكشف الأهداف., 5. نظام مسح الأرض وتصويرها وتوضيح أشكال الأهداف تحت الأرض وأحجامها |
| معالج التشغيل: | MICROCONTLLER PIC18 & ARM 7 |
| تردد تشغيل الكشف: | 1. من 1 كيلو هرتز لغاية 30 كيلو هرتز, 2. 20 ميجا هرتز, 3. قياس المغناطيسية, 4. قياس المقاومة الكهربائية, 5. مسح وقياس شدة الحقول المغناطيسي |
| الطاقة: | 11.1 فولت , 6000 ميلي أمبير |
| استهلاك الطاقة: | الحد الأقصى للاستهلاك 400 ميلي أمبير |
| ساعات عمل البطارية: | 8 ساعات عمل |
| الشاحن: | 14.8 فولت 2 أمبير |
| نوع العرض: | شاشة ملونة TFT 4.3 إنش ، 65.536 لون سرعة المعاجلة 48 ميجا هرتز CDMA GPU |
| متخصص بالكشف عن : | ذهب – ذهب خام – فضة – نحاس – نحاس أصفر – برونز – حديد – مياه جوفية – فراغات – الأحجار الكريمة |
| التمييز بين الأهداف: | نعم |
| نظام اختيار الأهداف: | نعم , كما يمكن اختيار نوع الهدف من واجهة الأهداف قبل بدأ البحث , أو الكشف التلقائي عن الأهداف المكتشفة . |
| البحث العمق: | 70 م , مع نظام التحكم في مستوى عمق البحث من خلال واجهة التحكم في الأعماق |
| مسافة البحث: | 2000 م, مع نظام التحكم في مستويات مسافة البحث الأمامية من خلال واجهة التحكم في المسافات |
| نتائج البحث: | 1. من خلال إشارات ومعطيات توجيهية إلى موقع الدفين مرفقة بمنبهات صوتية ورسومية, 2. مؤشرات مرئية توضح قوة وحجم الإشارة المتلقية للهدف ومعطيات صوتية, 3. مؤشرات ومعطيات صوتية ورسومية + رسم الخطوط البيانية وقوة الإشارة, 4. معطيات تلقائية رسومية + بيانية + رقمية حول الهدف والعمق والموقع, 5. معطيات تصويرية توضح موقع الهدف وشكله |
| WIRELESS: | نعم |
| تنبيهات صوتية: | نعم |
| تنبيه بالاهتزاز: | نعم |
| درجة حرارة التشغيل: | من -15 °C درجة مئوية إلى 60 °C درجة مئوية |
| درجة حرارة التخزين: | من -15 °C درجة مئوية إلى 40 °C درجة مئوية |
| درجة حرارة التخزين: | يمكن تخزينه والعمل به في بمعدل درجة رطوبة بمستوى 90 % |
| الوزن: | 13 Kg جميع الملحقات والأجزاء |
| الأبعاد: | 260X200X90 mm الوحدة الرئيسية |
| ابعاد الحقيبة: | 50X36X18 سم في الحقيبة |
الإكسسوارات
Parts & Accessories:
- الوحدة الرئيسية للجهاز (وحدة التحكم).
- هوائي اتصال لاسلكي.
- الارسال الأرضي توحد.
- خط نظام جهاز تعقب + أسلاك توصيل + هوائيات تتبع.

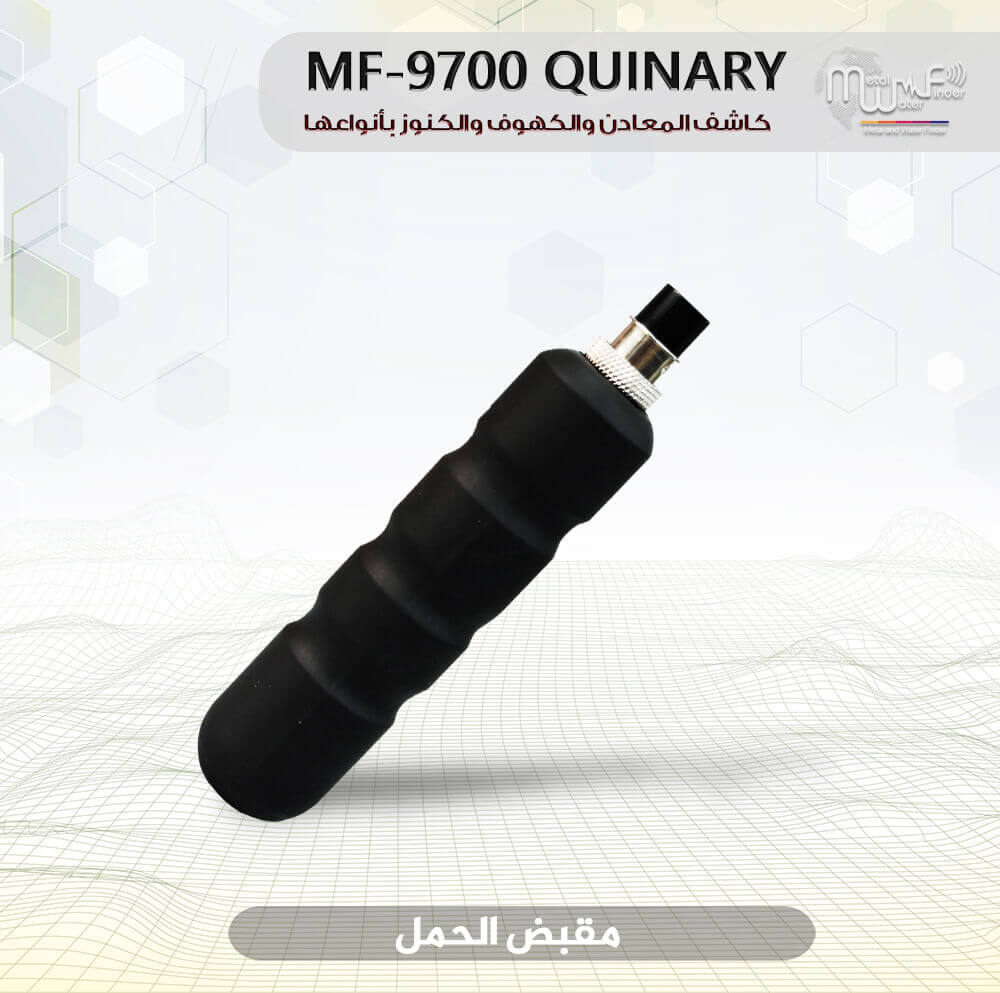

- جهاز بحث LRL محمول + هوائي جهاز إرسال واستقبال + قبضة.
- جهاز التحقق الأيوني + وحدة الاستشعار الأيونية.

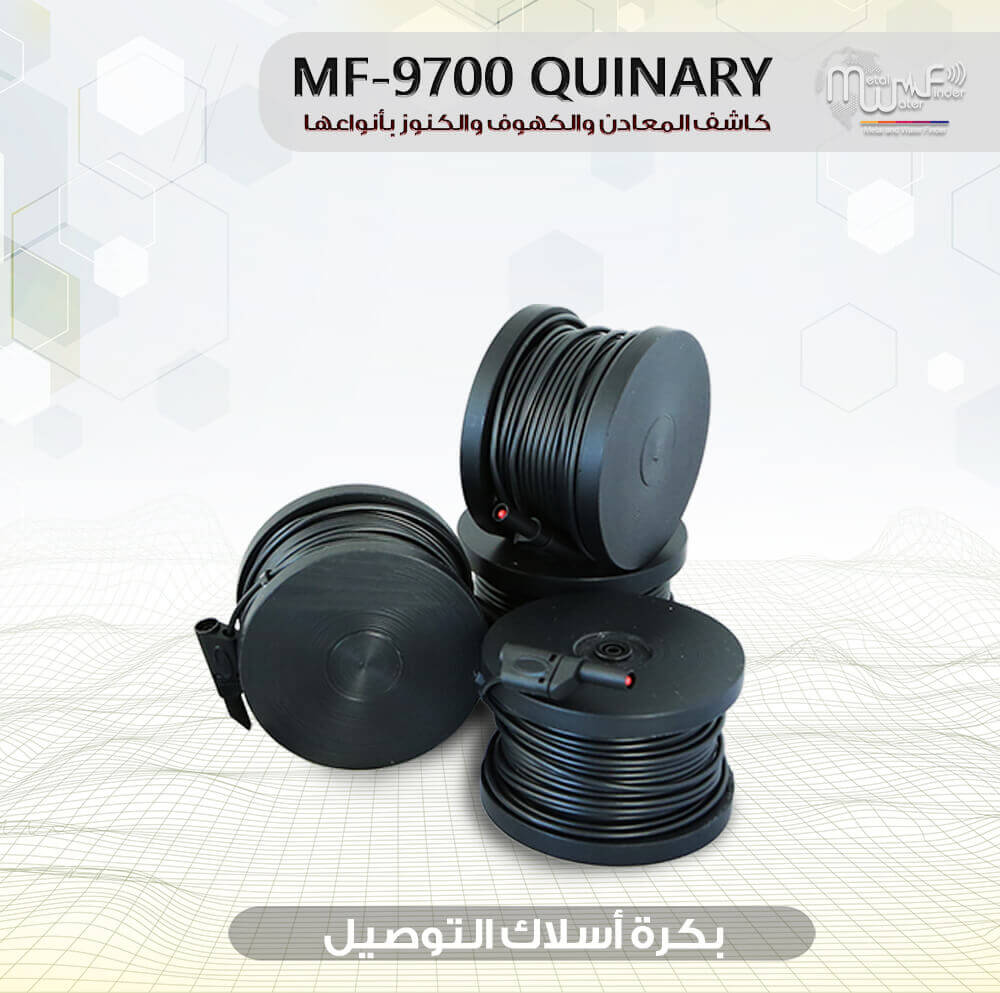

- 4 سلك كابل بكرة مع 4 قضبان كهربائية
- وحدة استشعار الرادار الأرضي.
- حقيبة الجهاز.
- شهادة الضمان
- دليل المستخدم.
- دي في دي تعليمي.

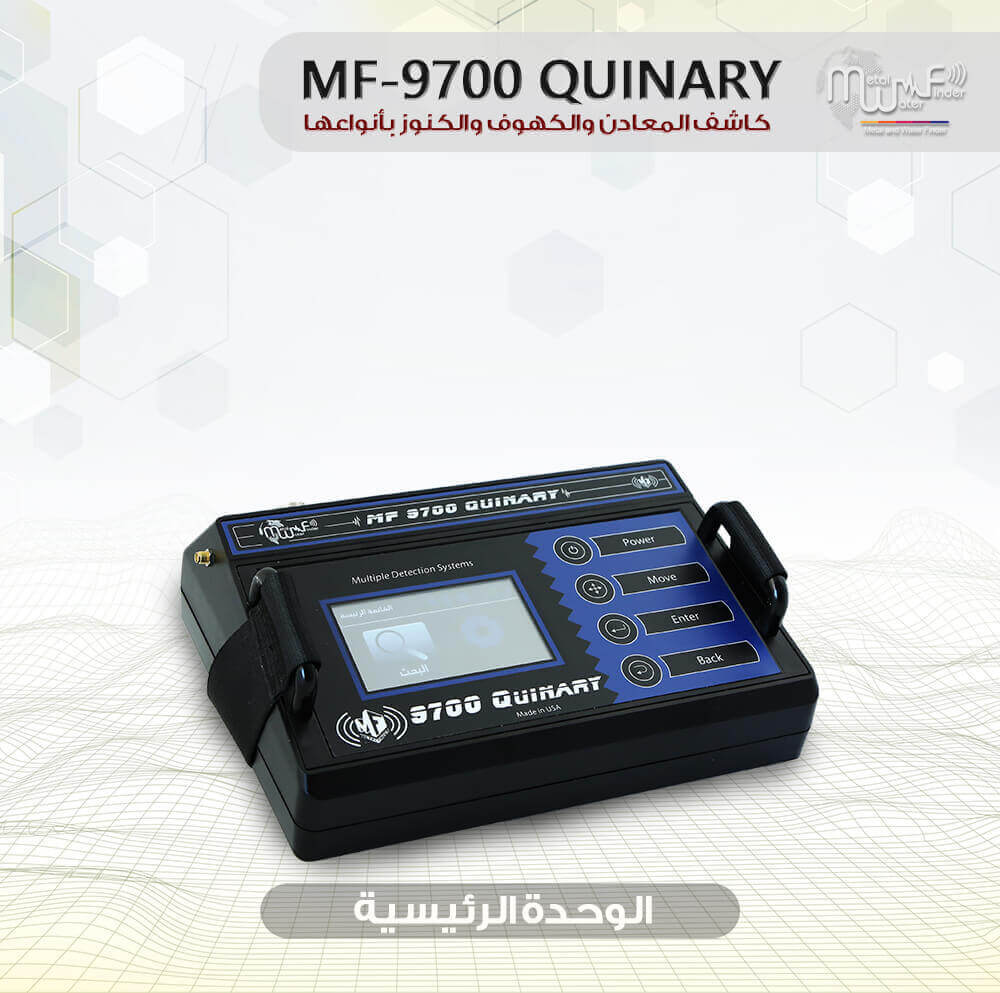

الوحدة الرئيسية
نظام تتبع الخط

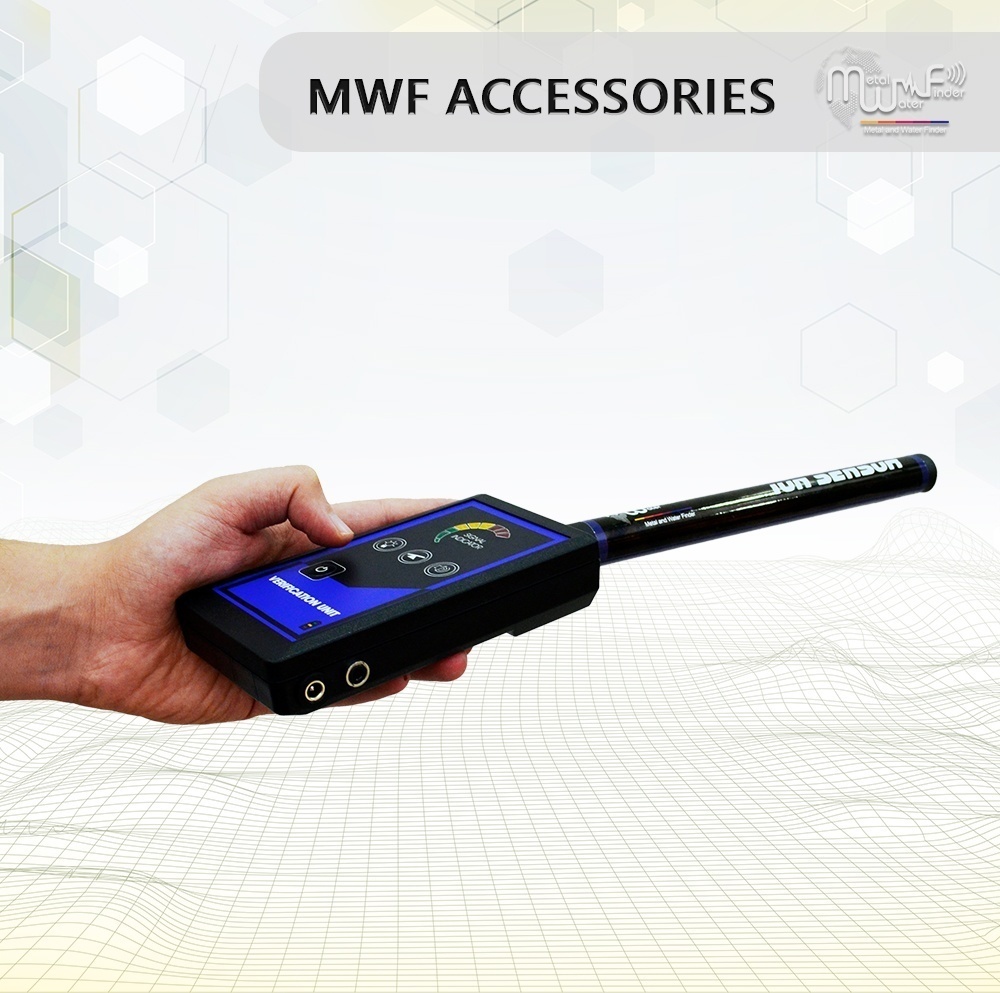

الوحدة الأيونية
المحمول باليد

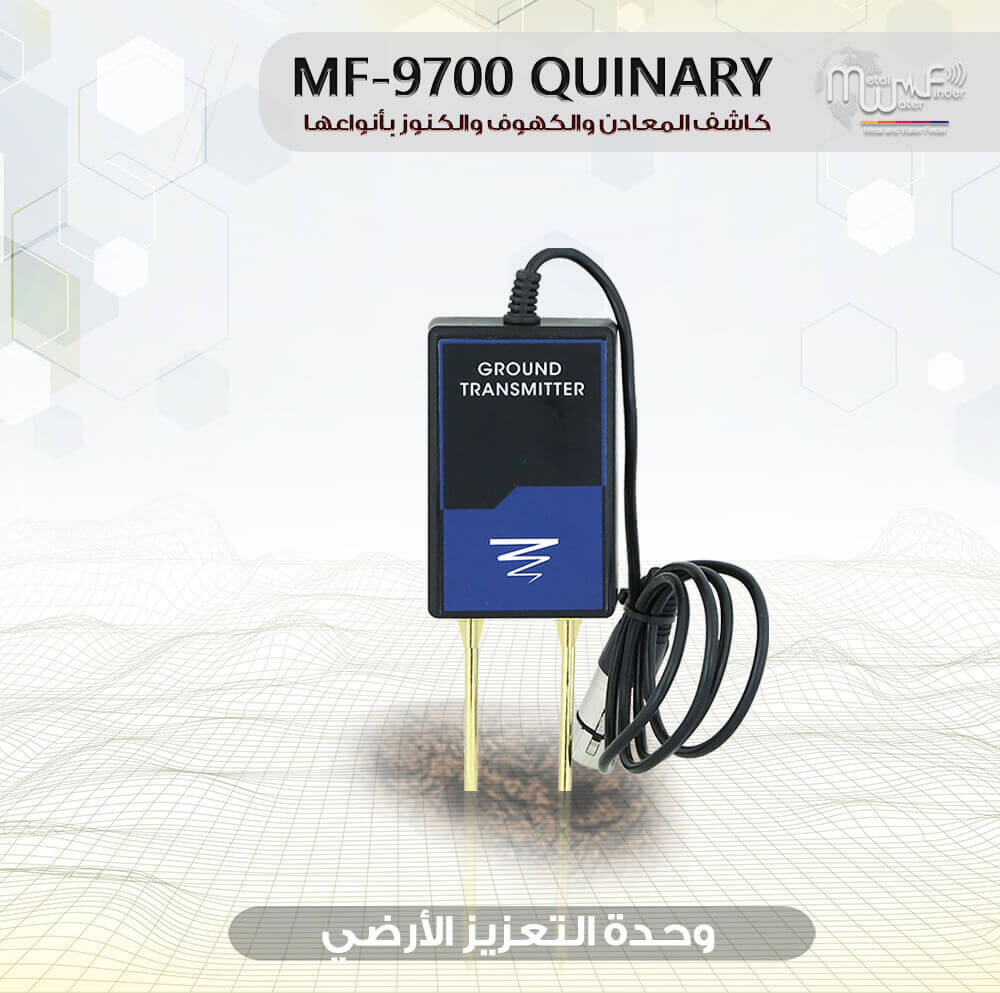

وحدة التعزيز الارضي

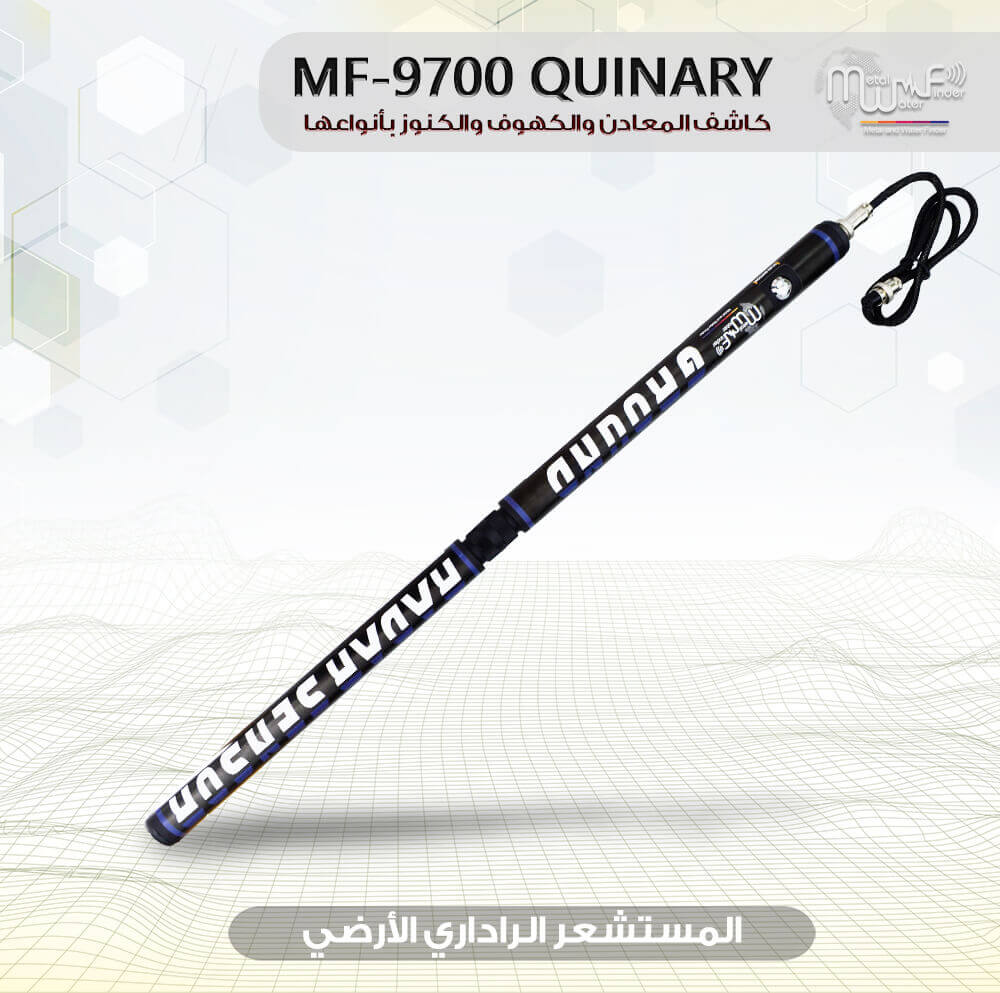

المستشعر الراداري الارضي

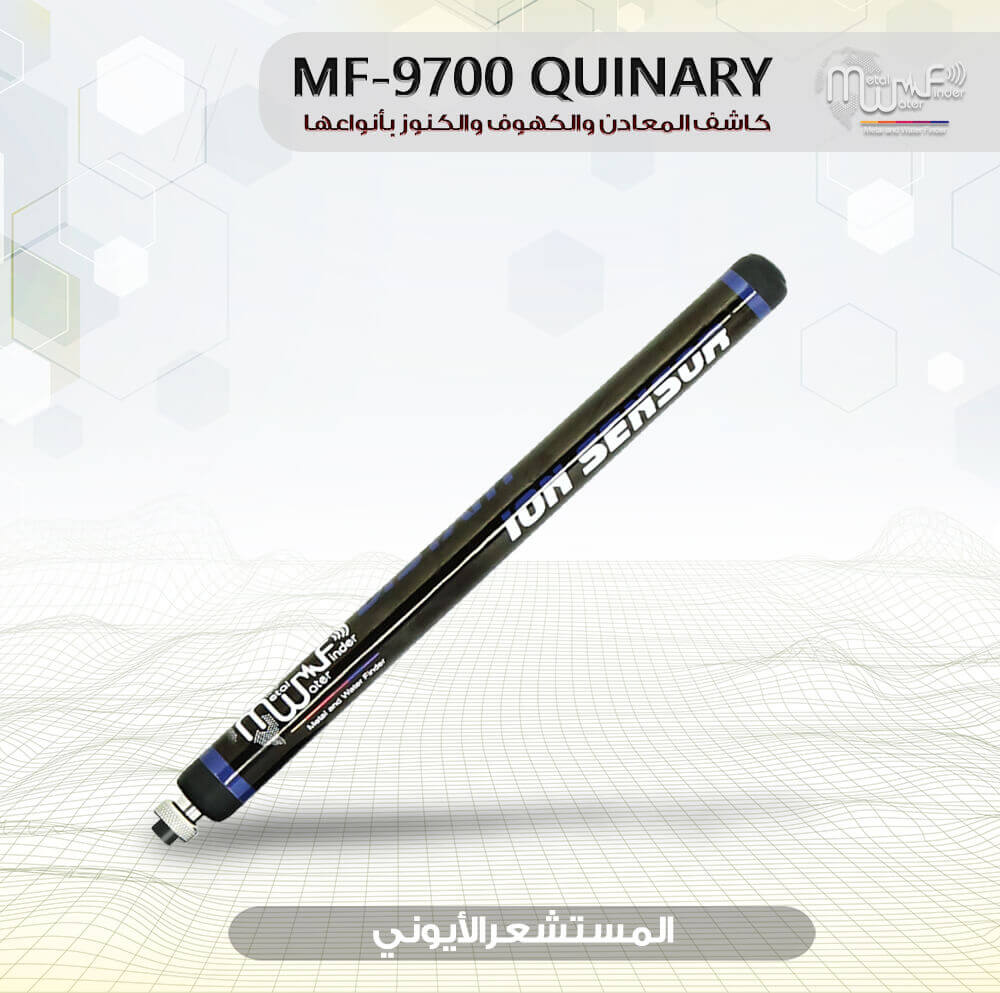

المستشعر الايوني
هوائي متتبع الخط
اسلاك توصيل

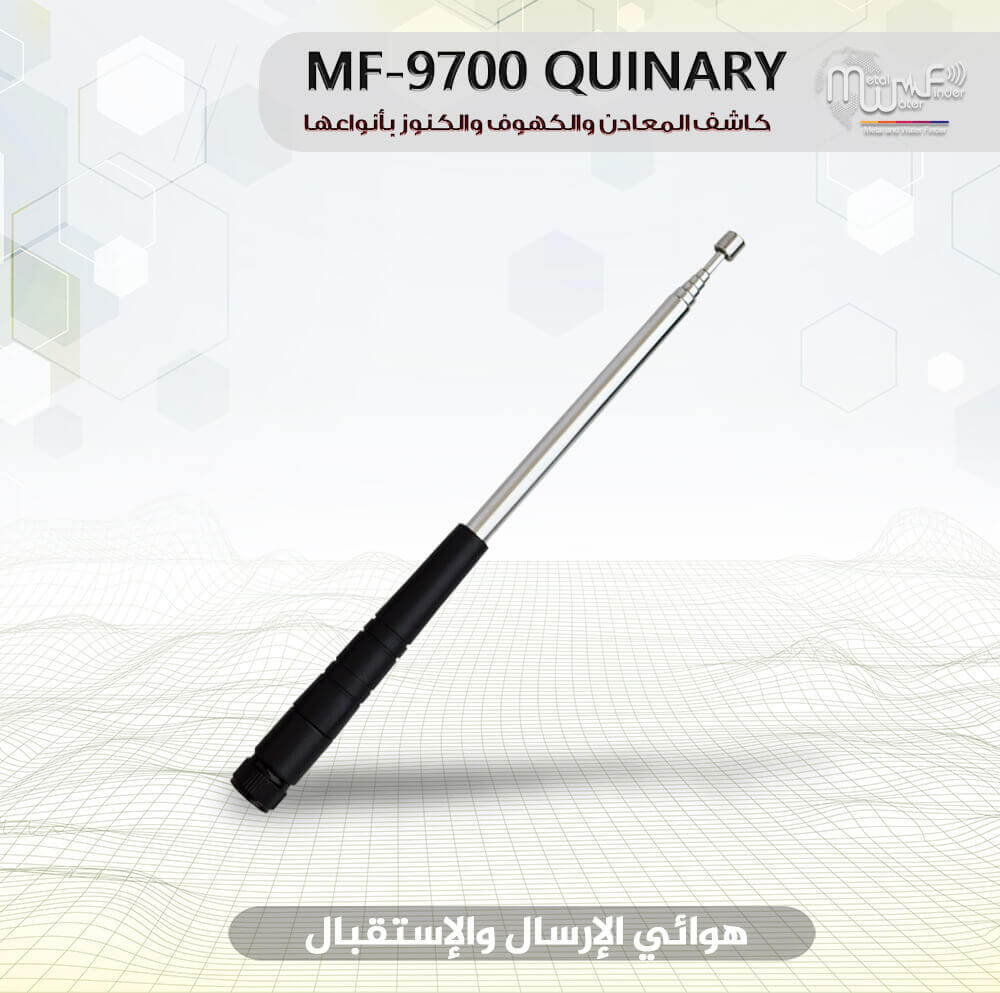

هوائي اتصال لاسلكي
هوائي

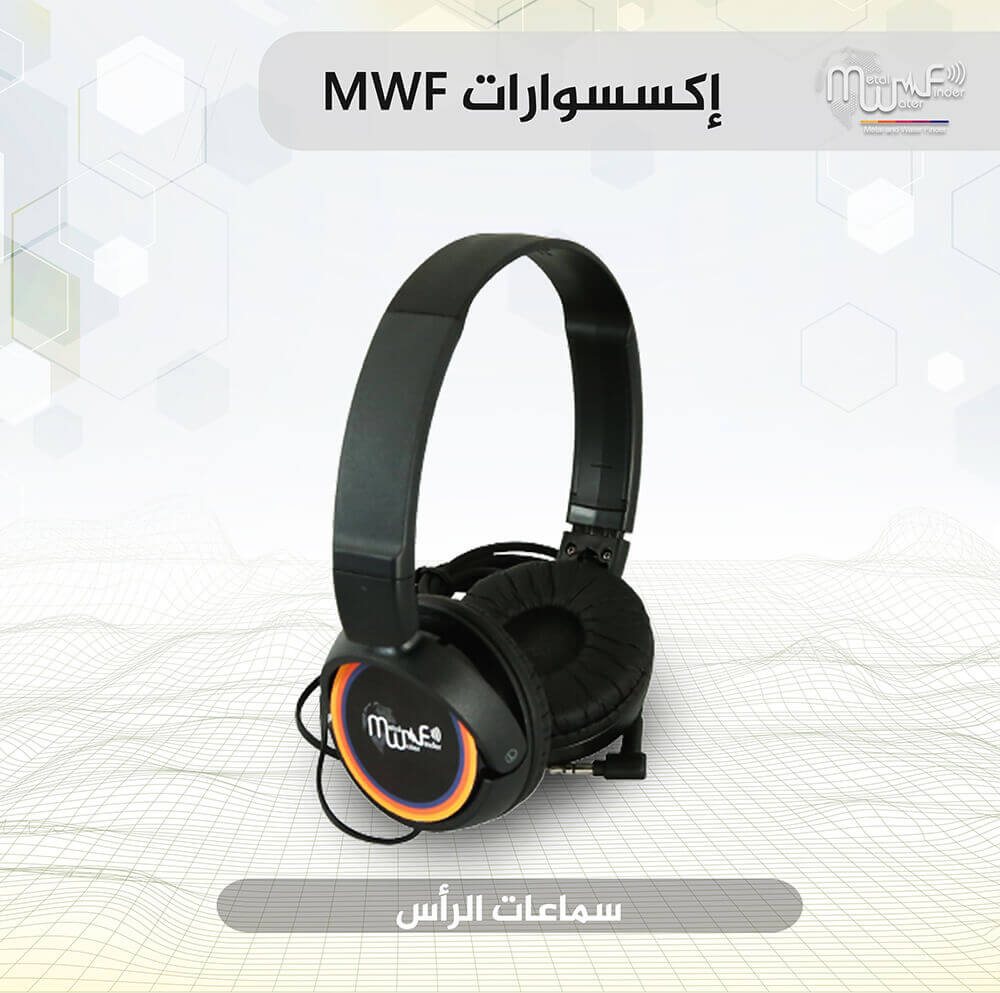

السماعات

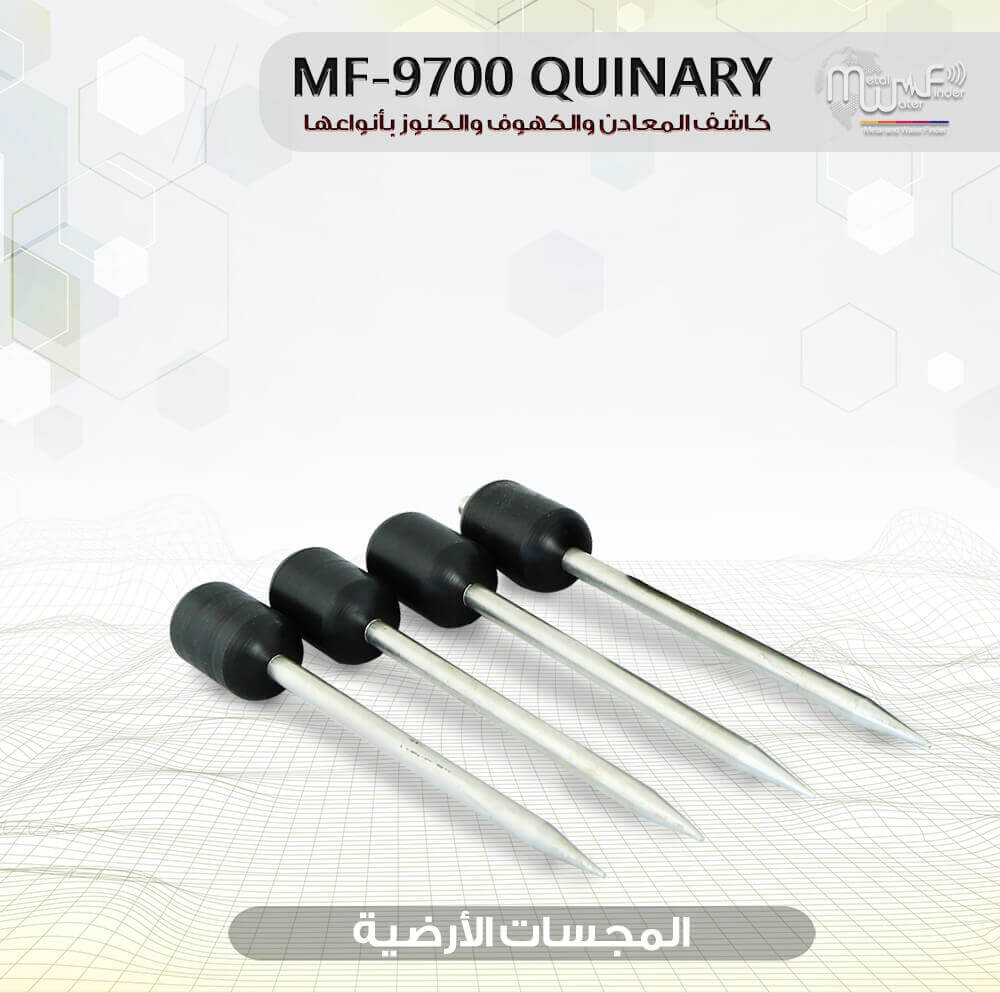

المجسات
اسلاك متتبع الخط
الشاحن

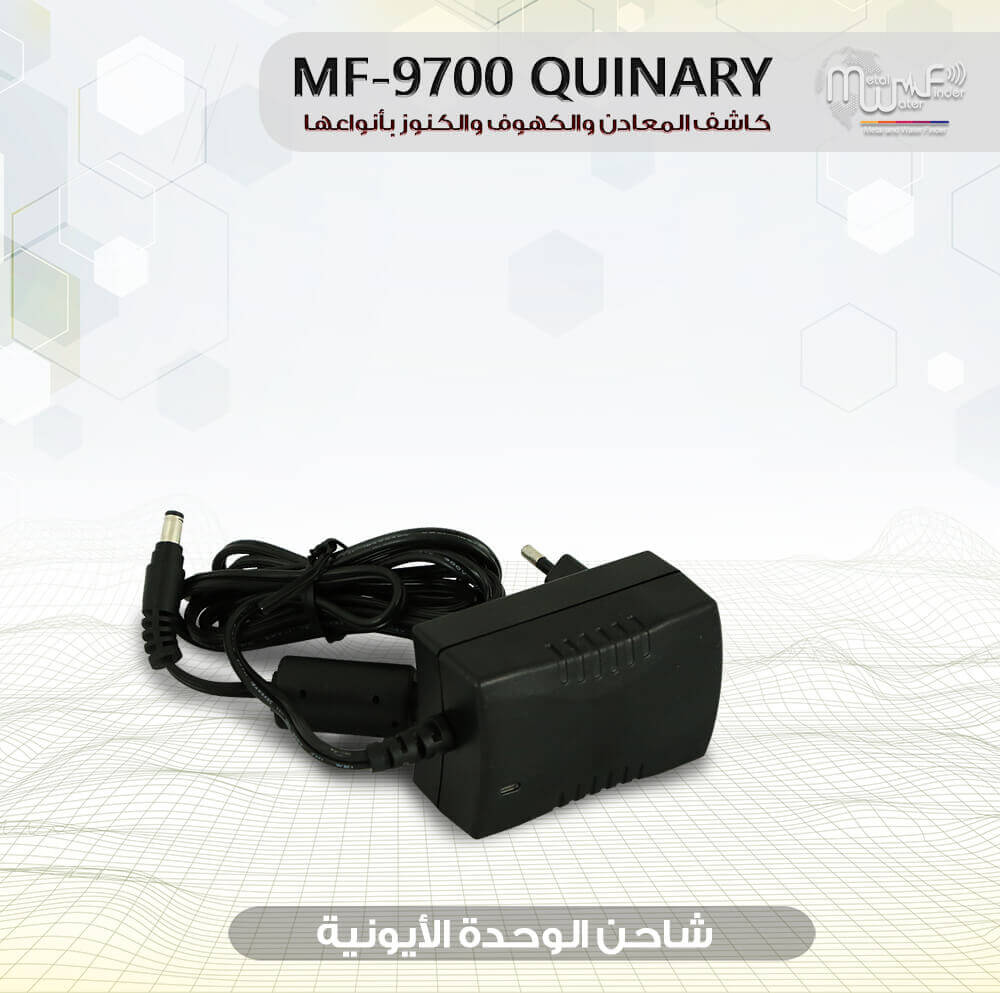

شاحن الوحدة الأيونية
دليل المستخدم
من أجل قراءة دليل المستخدم او تحميله اضغط هنا
